Learning FreeHand MX
押し出しオブジェクトの回転
FreeHand の変形ツールを使って押し出しオブジェクトを回転することもできますが、そうすると、押し出しは同じ位置でロックされてしまいます。押し出しツールを使って回転円の外側をドラッグすると、消失点を基準にした Z 軸を中心にオブジェクトを回転できます。 このように回転すると、オブジェクトはロックされないので、その他の 3D 変形も行えます。
| 1 |

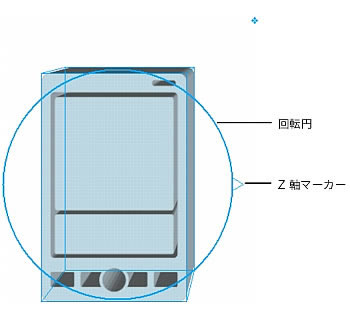

押し出しツールで押し出しオブジェクトをダブルクリックします。 |
オブジェクトの前面に回転円と Z 軸マーカーが表示されます。 |
|
| 2 |
ポインタを回転円の外側の Z 軸マーカーの右側のあたりに置きます。 |
| ポインタが、回転ポインタに変わります。 | |
| 3 |

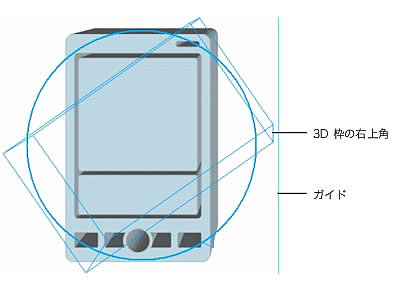

青い 3D 枠の右上角の部分が垂直のガイドの間近までくるように、ポインタをドラッグします。 |
| オブジェクトが時計回りに約 45 度回転して再描画されます。 | |
 |
 |
 |
 |
